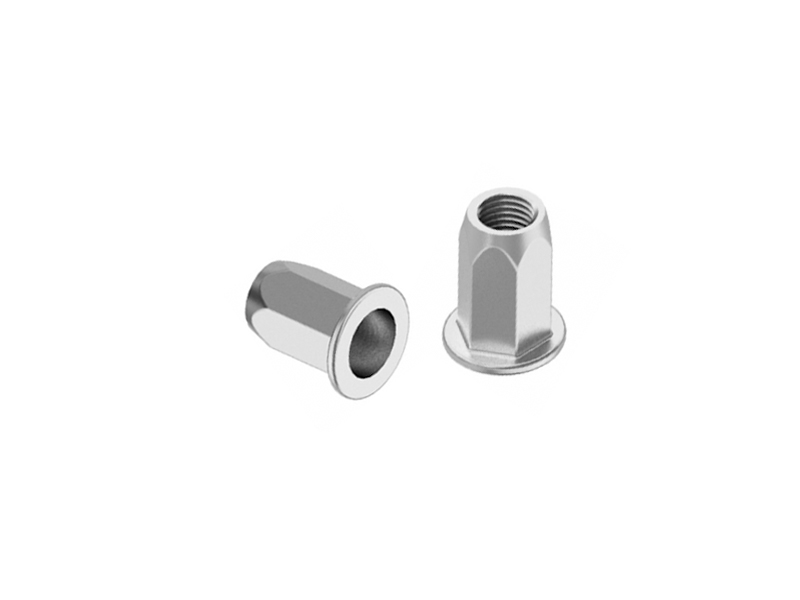

Altı Köşe Flanşlı Somun Perçin
Altı Köşe Flanşlı Somun Perçin
Yuvarlak gövdeli somun perçinlere göre çekme ve kopma değerleri daha yüksektir.
Malzeme: Çelik, Alüminyum
Ölçü: M3, M4, M5, M6, M8, M10, M12, M16
Altıköşe flanşlı somun perçinlerin, yuvarlak gövdeli somun perçinlere göre çekme ve kopma değerleri daha yüksektir. Çoğu zaman köşeli perçin somunu olarak da adlandırılmaktadır. Yüksek kuvvetlere karşı mukavemet istenen uygulamalarda kullanılmaktadır. Altıköşe flanş kafa somunlu perçinler, daha büyük yüzey alanı sayesinde bağlantı noktasında yüksek kuvvetlere karşı mukavemeti arttırır.

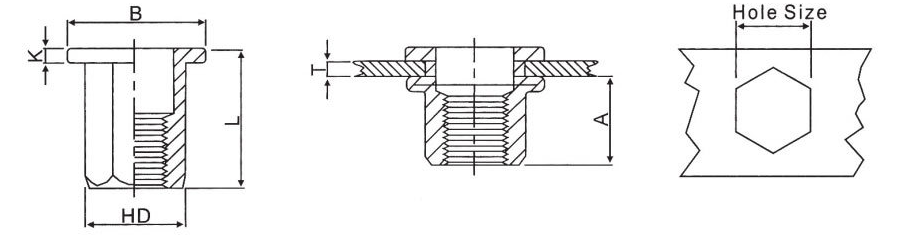

| No. P/N | T(KAVRAMA ARALIĞI) Min Max |
A | Delik ölçüsü 0.1 0 |
D 0.07 -0.1 |
B | K | L | |
|---|---|---|---|---|---|---|---|---|
| M4 | FH-FHB-0420 | 0.5-2.0 | 6.5 | 6.0 | 5.9 | 9.0 | 0.8 | 11.0 |
| M5 | FH-FHB-0525 | 0.5-2.5 | 8.0 | 7.0 | 6.9 | 10.0 | 1.0 | 14.0 |
| M6 | FH-FHB-0630 | 0.5-3.0 | 8.5 | 9.0 | 8.9 | 12.7(13.0) | 1.35 | 15.0(16.0) |
| M8 | FH-FHB-0835 | 1.0-3.5 | 10.5 | 11.0 | 10.9 | 16.0 | 1.5 | 18.0 |
| M10 | FH-FHB-1035 | 1.0-3.5 | 12.5 | 13.0 | 12.9 | 18.0(19.0) | 1.7 | 21.0(23.0) |
| M12 | FH-FHB-1240 | 1.0-4.0 | 14.0 | 15.0 | 14.9 | 20.0 | 1.7 | 23.0 |
| M10 | FH-FHB-1035(12H) | 1.0-3.5 | 13.5 | 12.0 | 11.9 | 18.0 | 1.7 | 21.0 |
| M12 | FH-FHB-1250(16H) | 2.0-5.0 | 16.5 | 16.0 | 15.9 | 23.0 | 2.0 | 27.0 |
